成本与性能的双赢:PECVD纳米镀膜技术重塑电子产品防护格局
PECVD纳米镀膜技术以其精准控制膜层厚度、膜层性能更优、绕镀性能更好以及广泛适用性,正逐步引领电子产品防护领域的革新。
一、革命性防护,降低结构成本

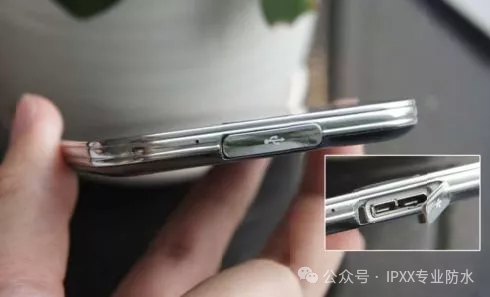

电子产品防护一直面临结构防护成本高昂、可靠性有限的挑战。然而,随着PECVD纳米镀膜技术的引入,这一局面得以根本改变。该技术能在微观层面实现对电子产品的整体包裹,从而简化结构设计和密封辅料的使用,不仅增强了产品的耐候性和环境适应力,还显著降低了整体成本。
二、满足客户需求,实现成本优化
PECVD技术凭借其高度的灵活性和可定制性,能够根据客户的实际需求,提供与传统三防漆相近甚至更优的综合成本方案。这种技术上的突破,使得电子产品制造商能够在提升产品质量的同时,有效控制成本。
三、PECVD与派瑞林:成本与技术的新选择
与传统的派瑞林镀膜相比,PECVD技术在成本效率上展现出明显优势。派瑞林技术虽成熟,但在复杂结构件的涂层均匀性和生产效率上存在局限。PECVD技术通过低温沉积过程,不仅避免了高温对敏感电子元件的损害,还实现了更高的沉积速率与膜层均匀性,显著提升了生产效率。这也是国际科技巨头纷纷选择在新一代产品上采用PECVD技术取代派瑞林技术的重要原因之一。这一转变不仅体现了科技发展的方向,也为电子产品制造商带来了更加经济高效的解决方案。
