引言

PECVD（等离子体增强化学气相沉积）技术，作为一种先进的材料制备工艺，已经在多个领域，如半导体、光伏等展现出了其强大的应用潜力。而PECVD纳米镀膜技术，则是在PECVD工艺基础上，针对特定需求进行的一项技术革新，主要应用于对各类基材表面的性能改善。本文旨在探讨PECVD与PECVD纳米镀膜技术之间的区别，以便更好地理解这两种技术在不同场景下的应用优势。

PECVD技术概述

定义与原理

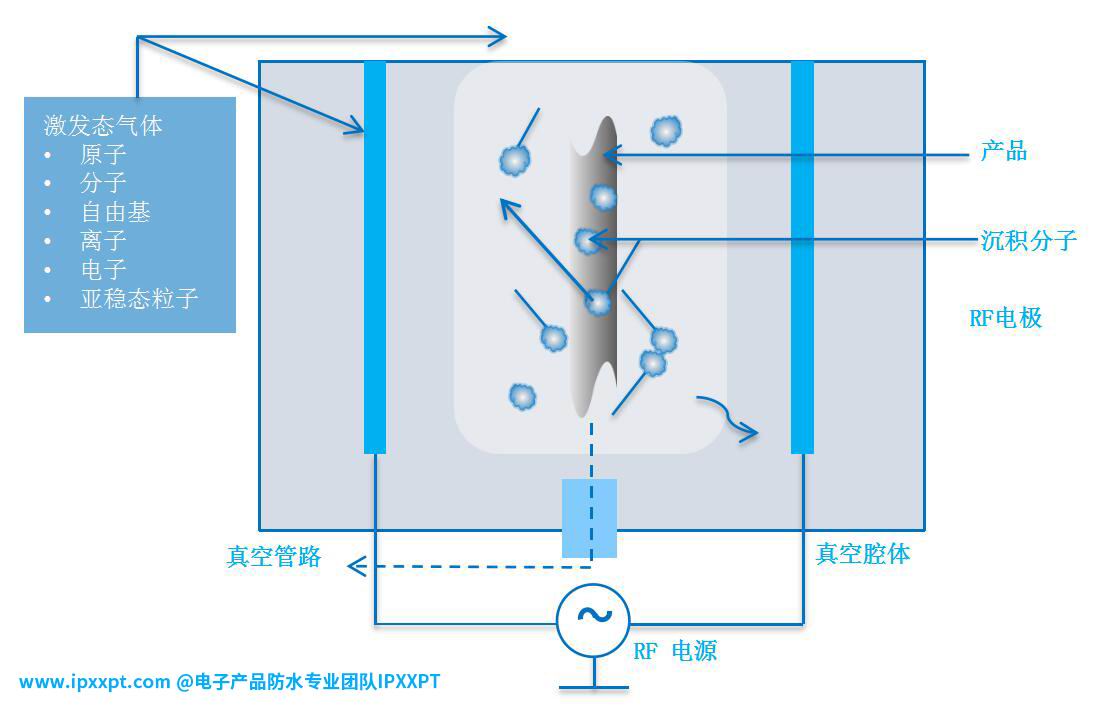

PECVD工艺根植于成熟的设备机理、物理和化学基本原理以及反应条件。它利用低温等离子体作为活性粒子源，通过化学反应在基材表面沉积形成薄膜。这种工艺不仅能有效控制薄膜的成分、结构和性能，还具有高效、均匀、环保等优点。

应用领域

PECVD技术在半导体工业中用于制备高质量的绝缘层、钝化层等，有效提高了器件的性能和可靠性。在光伏领域，PECVD技术则广泛应用于太阳能电池板的减反射膜、透明导电膜等关键材料的制备，对提升光电转换效率具有重要意义。

PECVD纳米镀膜技术解析

定义与特点

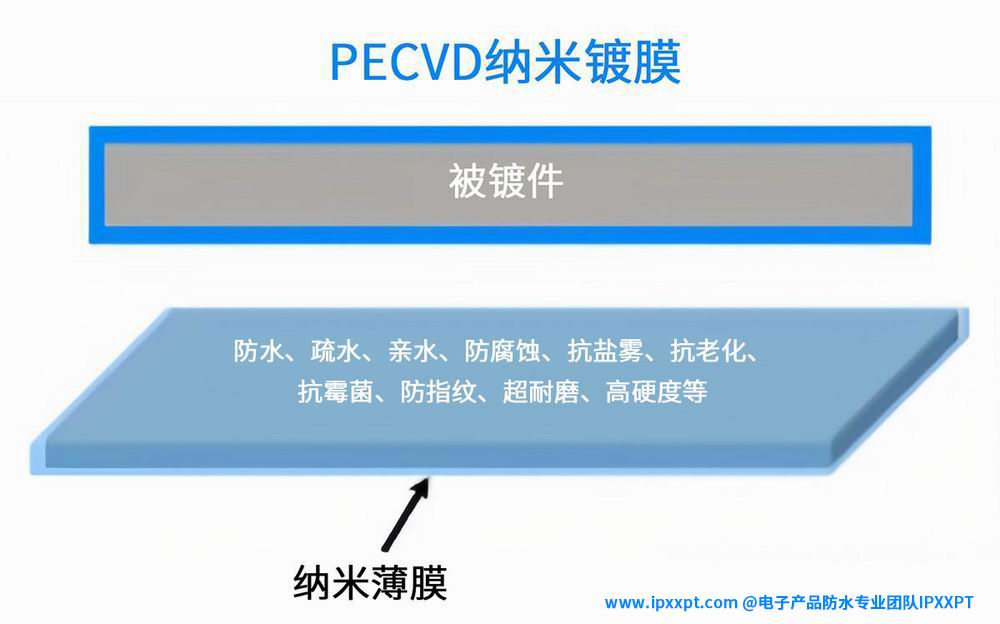

PECVD纳米镀膜技术是在PECVD工艺基础上，针对纳米尺度下薄膜制备的进一步优化。它不仅能实现薄膜的精准控制，还能在纳米级别上改善基材表面的性能，如耐磨性、耐腐蚀性、防水性等。与传统的PECVD技术相比，PECVD纳米镀膜技术更加注重薄膜的纳米结构设计和功能化，以满足特定应用的需求。

技术优势

1. 精准控制：PECVD纳米镀膜技术能够精确控制薄膜的厚度和成分，实现纳米级别的均匀性和一致性，这对于提高产品的性能至关重要。

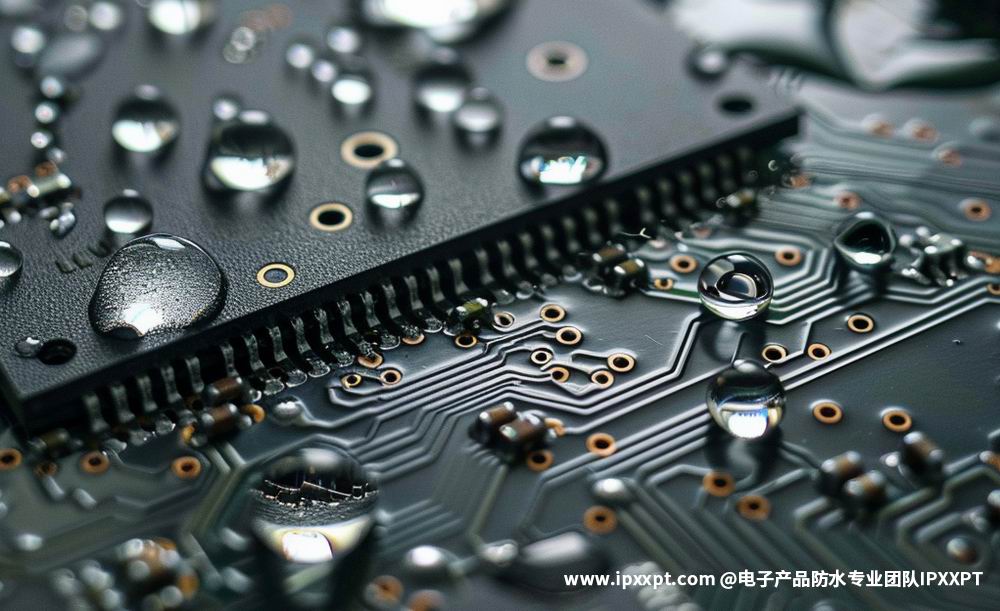

2. 性能优化：通过纳米结构设计，PECVD纳米镀膜技术能够显著改善基材表面的耐磨性、耐腐蚀性、防水性等性能，提升产品的使用寿命和可靠性。

3. 环保高效：相比传统的防护技术，如结构密封和三防漆，PECVD纳米镀膜技术无需使用大量的辅材和密封剂，减少了有害物质的排放，更加环保高效。

4. 广泛应用：由于其优异的性能和广泛的适用性，PECVD纳米镀膜技术已经广泛应用于消费电子、汽车电子、医疗器械等多个领域，为这些领域的产品提供了可靠的防护解决方案。

区别总结

工艺层面

· PECVD：更侧重于薄膜的整体制备，关注薄膜的成分、结构和基本性能。

· PECVD纳米镀膜：在PECVD工艺基础上，更加关注薄膜的纳米结构设计和功能化，以实现更优异的表面性能。

应用领域

· PECVD：广泛应用于半导体、光伏等需要高质量薄膜材料的领域。

· PECVD纳米镀膜：更侧重于对基材表面性能的改善，适用于消费电子、汽车电子、医疗器械等对表面防护要求较高的领域。

技术优势

· PECVD：高效、均匀、环保，适合大规模生产高质量薄膜。

· PECVD纳米镀膜：精准控制、性能优化、环保高效，适用于对表面性能有极高要求的场景。

结论

PECVD和PECVD纳米镀膜技术虽然都基于等离子体化学气相沉积原理，但在工艺层面、应用领域和技术优势上存在着显著的区别。PECVD技术为半导体、光伏等领域提供了高质量的薄膜材料；而PECVD纳米镀膜技术则通过纳米结构设计和功能化，为各类基材提供了更加优异的表面性能，广泛应用于消费电子、汽车电子、医疗器械等多个领域。随着科技的不断发展，这两种技术都将在各自的领域内发挥更加重要的作用。
