等离子体增强化学气相沉积（Plasma-Enhanced Chemical Vapor Deposition，简称 PECVD）是一种借助等离子体技术，制备具备特定性能薄膜的先进工艺。相较于传统的化学气相沉积（Chemical Vapor Deposition，简称 CVD），PECVD 在薄膜沉积过程中引入等离子体来激活气体，从而展现出诸多显著优势，拓展了更广泛的应用领域。

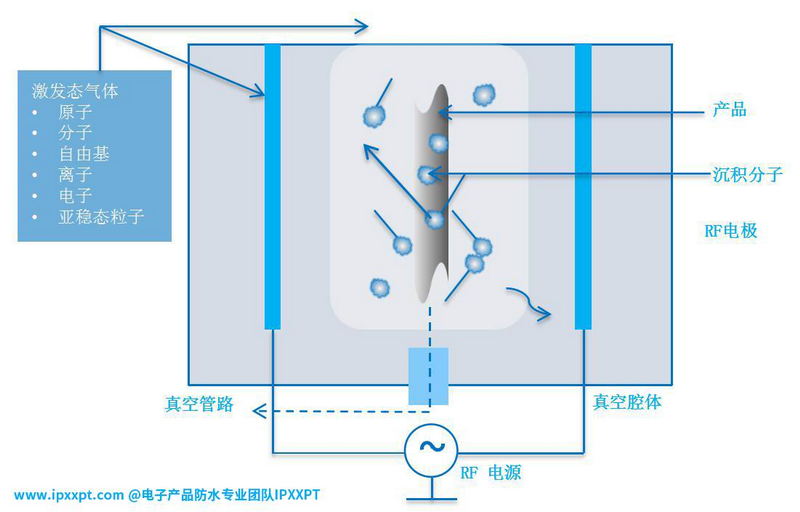

PECVD 基本原理

PECVD 的核心在于利用等离子体对气体进行激活。具体而言，它能够分解并活化进入反应体系的前驱体气体，促使这些气体在衬底表面发生反应，进而形成所需的薄膜。其实现方式是通过施加高频电场或微波等手段，使气体发生放电现象，从而产生等离子体。这一过程有效提高了反应速率，确保了薄膜能够快速且均匀地沉积在衬底上。

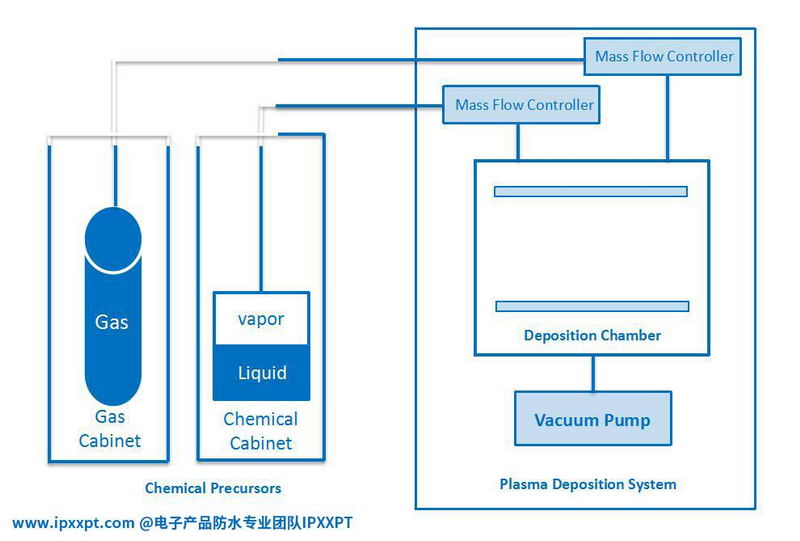

PECVD 工作过程

PECVD 的操作流程可分为以下几个关键步骤：

1. 气体进样：将前驱体气体与携带能量的等离子体气体一同引入反应室，为后续的化学反应提供物质基础。

2. 等离子体激活：借助外部能源（如高频电场、微波等）激发气体分子，使其电离并生成稳定的等离子体，为后续反应提供活性粒子。

3. 反应沉积：活化的气体分子抵达衬底表面后，发生化学反应，逐步形成所需的薄膜。

4. 薄膜成核生长：在衬底表面，薄膜材料逐渐成核并不断生长，最终形成均匀且致密的结构。

PECVD 相较于传统 CVD 的优势

更低的沉积温度

PECVD 能够在相对较低的温度环境下实现薄膜沉积。这一特性避免了高温对衬底材料可能造成的损伤，尤其适用于对热敏感材料的处理，为材料的选择和加工提供了更大的灵活性。

更高的沉积速率

由于等离子体的激活作用，PECVD 能够显著提升反应速率。与常规 CVD 相比，PECVD 具有更高的沉积速率，可实现快速的大面积薄膜生长，有效提高了生产效率。

更好的薄膜均匀性和致密性

等离子体的存在促进了反应物质在反应体系中的扩散和沉积。这使得通过 PECVD 技术制备的薄膜通常具有更好的均匀性和致密性，能够满足对高质量薄膜有严格要求的应用场景。

更广泛的应用范围

PECVD 技术具有广泛的适用性，可用于多种材料系统的薄膜沉积，例如氮化硅、二氧化硅、碳化硅等。因此，它在半导体制造、光学器件制备、涂层技术等众多领域都得到了广泛应用。

PECVD 作为一项先进的薄膜沉积技术，凭借其低温、高速、高质量等突出特点，在半导体、光学、涂层等领域发挥着重要作用。与传统的 CVD 技术相比，PECVD 在沉积温度、沉积速率、薄膜质量以及应用范围等方面均展现出明显优势，为相关领域的技术发展和产业升级提供了有力支持。
