在当今电子产品快速迭代的时代，轻薄、小巧与精细设计已成为不可逆转的发展潮流。然而，这一趋势也悄然为电子产品的防护技术设立了新的门槛。传统防护手段，如三防漆等，已难以跟上电子产品防护性能需求的步伐。幸运的是，PECVD（等离子增强化学气相沉积）技术的横空出世，为这一领域带来了翻天覆地的变化。

PECVD纳米镀膜技术揭秘

PECVD，即等离子增强化学气相沉积技术，巧妙融合了低温等离子体技术与纳米化学气相沉积技术的精髓。在精心调控的真空环境中，借助等离子体的激发作用，实现气相化学沉积，为电子产品表面构筑起一层纳米级的聚合物保护膜。

PECVD纳米镀膜工作原理↑↑↑

低温沉积，品质卓越

PECVD纳米镀膜技术@IPXXPT®的独特之处在于，它能在低温条件下完成高质量的薄膜沉积，有效规避了高温可能对材料造成的损害。同时，通过精细调控沉积参数，可精准控制薄膜的成分、厚度及均匀性，形成一层对电导通性、散热性及信号传输性毫无影响的超薄膜层，真正实现了电子产品防护与性能提升的双重目标。

全面防护，绿色环保

结合自主研发的液态源配方材料，PECVD镀膜层@IPXXPT®展现出了卓越的防水、疏水、防腐蚀、抗盐雾、抗老化及抗细菌能力。此外，该技术采用真空、干法工艺，全程无污染，且材料中不含氟等有害物质，完美契合现代社会的环保理念。

稳固附着，持久守护

在气相化学沉积过程中，等离子体的激发作用促使纳米级聚合物保护膜与产品表面紧密结合，形成一层难以剥离的保护屏障。这种强大的结合力确保了保护膜在各种极端环境下都能稳定附着，不易脱落，为电子产品提供了持久而有效的防护。

保形性佳，美观依旧

PECVD纳米镀膜技术@IPXXPT®还具备出色的保形性，对电子产品的物理尺寸和外观美学影响极小。在提供卓越防护的同时，还能保持产品的原有美观和设计感，这是传统三防漆等工艺难以企及的。

工艺简化，效率倍增

相较于业界其他涂层技术，PECVD纳米镀膜技术@IPXXPT®大大简化了遮蔽和去遮蔽的繁琐流程，使得量产过程更加简便、高效。这不仅降低了生产成本，还显著提高了生产效率，为电子产品的大规模生产提供了有力支撑。

维修便捷，成本降低

在维修方面，PECVD纳米镀膜产品展现出了极大的优势。维修时无需撕开整个镀膜层，只需取下单个部件即可进行维修操作，大大节省了维修时间和成本，同时降低了对产品的损伤风险，提高了维修效率。

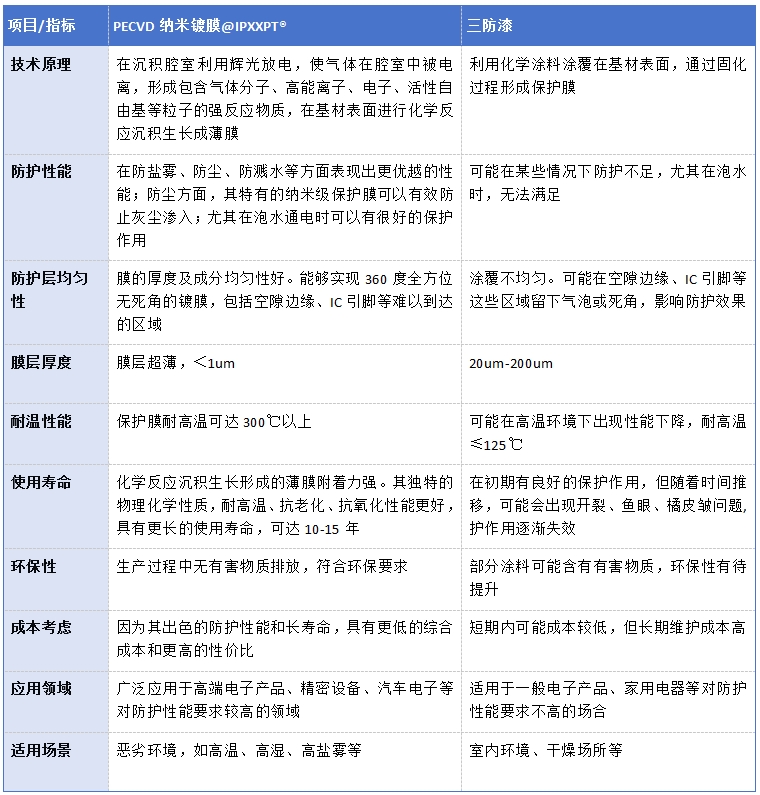

PECVD与三防漆工艺对比

展望未来，PECVD引领潮流

我们相信，PECVD纳米镀膜技术将在电子产品防护领域发挥更加重要的作用。未来，PECVD技术将继续为电子产品提供更加全面、高效的保护，推动整个行业向更高水平迈进，开启电子产品防护的新篇章。
