一、潮湿环境对电子元器件的威胁

每年春夏多雨季，空气湿度可高达90%以上，这种高湿环境对电子元器件的危害尤为显著。据统计，全球每年超过25%的工业制造不良品与电子元器件受潮直接相关。

潮湿环境对电子元器件的危害主要体现在以下几个方面：

1、集成电路的隐形杀手
潮湿空气渗透至集成电路（IC）内部后，在焊接（如SMT工艺）的高温环节中，水分迅速汽化并产生压力，导致树脂封装开裂。同时，金属引线氧化会引发接触不良或短路，甚至造成器件永久失效。例如，焊接时的“爆米花效应”（水蒸气释放导致虚焊）是电子制造业的常见问题。

2、液晶器件的合格率困境
液晶显示屏的玻璃基板、偏光片等部件在清洗后若未充分干燥，残留水分会降低光学性能，导致显示模糊或斑点。即便烘干后，若存放环境湿度控制不当，仍可能因吸潮影响良品率。

3、其他元器件的连锁反应

电容器与陶瓷器件：湿气侵入会改变介电常数，导致容量漂移或漏电流增加；

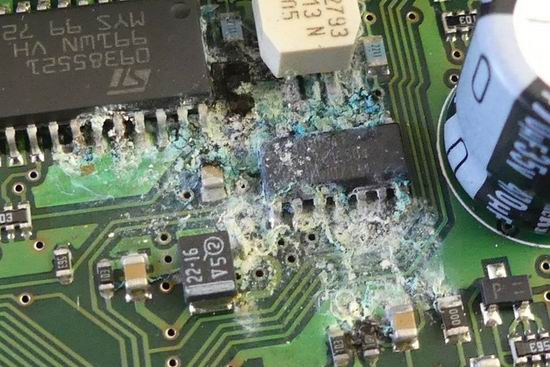

PCB与焊点：水汽加速铜箔氧化，引发线路腐蚀或断路；

仓储中的整机设备：如计算机板卡的金手指氧化，直接造成接触故障。

二、传统防护技术的局限性

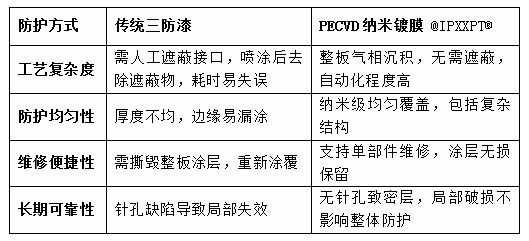

传统防潮手段（如硅酮涂层、环氧树脂封装）虽有一定效果，但存在明显短板：

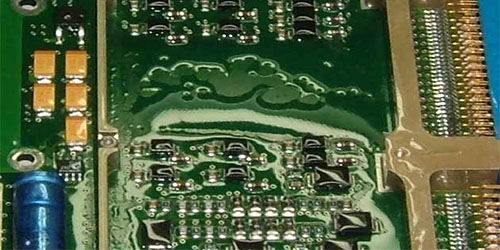

涂层厚度不均：液态涂料难以均匀覆盖复杂结构，易留死角；

散热与信号干扰：较厚的涂层阻碍散热，影响高频电路性能；

环保问题：部分溶剂型涂料含挥发性有机物（VOC），不符合绿色制造趋势。

三、PECVD纳米镀膜：突破性防护方案

等离子增强化学气相沉积（PECVD）技术@IPXXPT^®通过低温等离子体激活气相化学反应，在基材表面沉积纳米级薄膜（通常10-1000纳米），为电子元器件提供全方位防护，其原理与优势如下：

1、技术原理

在真空环境中，气态前驱体（如硅烷、碳氟化合物等）经等离子体分解为活性分子，通过化学键合在基材表面形成致密、无针孔的聚合物薄膜。该过程无需高温，兼容塑料、金属、玻璃等多种材料。

2、核心优势

无死角覆盖：薄膜可渗透至微米级缝隙，实现电路板棱边、焊点等复杂结构的360°防护；

超薄且高防护性：纳米级厚度不影响散热与电信号传输，同时具备IPX8级以上防水、防盐雾、抗老化性能；

环境友好：无溶剂挥发，生产过程低能耗，符合FDA医疗级标准，适用于生物兼容场景。

3. 应用场景与案例@IPXXPT^®

半导体封装：在IC芯片表面形成防潮屏障，阻止水氧渗透，降低封装开裂风险，提升良品率；

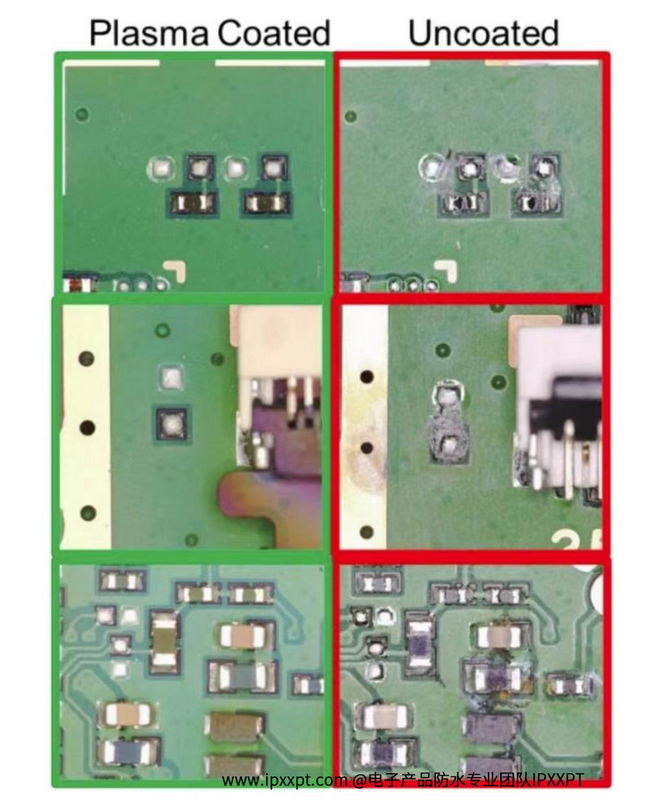

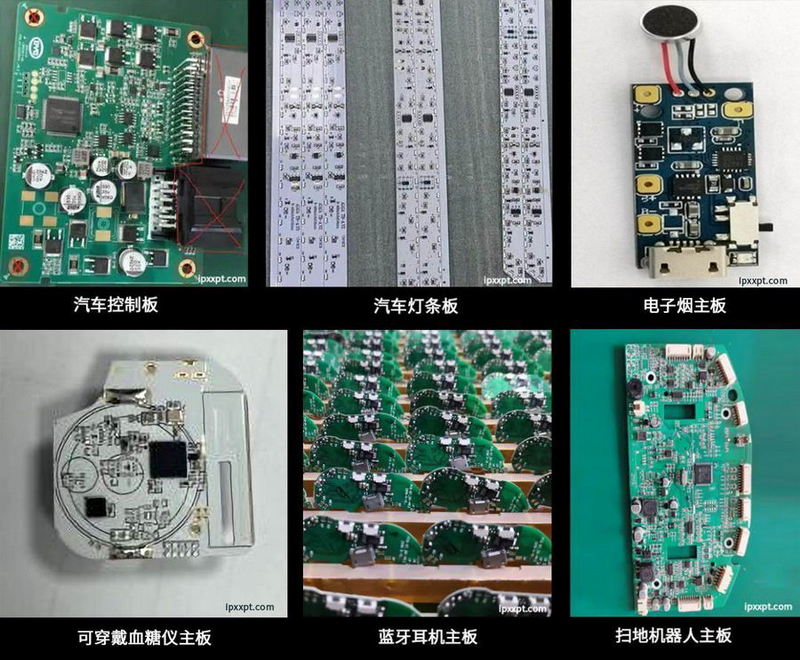

高密度PCB防护：适用于5G通信模块、汽车ECU等精密电路板，抵御潮湿引发的离子迁移（CAF）问题；

传感器保护：如汽车湿度传感器、医疗生物传感器，镀膜后可在高湿、腐蚀性环境中稳定工作；

显示器件优化：液晶屏镀膜后可防雾抗污，同时保持透光率，延长户外设备使用寿命。

随着电子设备小型化与物联网普及，PECVD纳米镀膜技术进一步渗透至更多领域：

柔性电子：适应可折叠屏、穿戴设备的弯曲表面防护需求；

新能源领域：提升动力电池BMS系统在湿热环境下的可靠性；

太空电子：为航天器元器件提供极端温湿条件下的长效保护。

四、结语

在“智能制造”浪潮中，PECVD纳米镀膜技术@IPXXPT^®不仅是一项材料革新，更是电子工业向更高可靠性、更长生命周期迈进的里程碑。当潮湿的梅雨季再次来临，那些覆盖着纳米镀膜的元器件，将如同穿上“隐形防护服”，在润物无声中守护每一比特数据的精准传递。
