精密电子防护的主流工艺:PECVD纳米镀膜防护技术
在消费电子、汽车电子、医疗设备、工业军工等领域,设备正朝着精密化、小型化、全场景化加速演进,传统三防漆、密封胶等防护手段因涂层厚重、高温损伤、适配性差等痛点,已无法满足中高端核心元器件的防护需求。等离子体增强化学气相沉积(PECVD)纳米镀膜技术,凭借常温成膜、超薄致密、保形性佳、功能集成度高的核心优势,在量产性和成本之间实现了最佳平衡,成为当前精密电子设备防护的主流技术,实现了“防护无死角+性能零干扰”的完美平衡,广泛应用于从消费级穿戴到军工级极端环境的全场景防护。
一、技术核心原理:等离子体驱动的纳米级成膜
PECVD是化学气相沉积(CVD)技术的重要分支,其核心是通过微波或射频能量将含镀膜材料的特种气体(如硅氧烷、氟碳化合物、硅烷等)电离,生成由电子、离子、自由基组成的高活性等离子体。这些高活性粒子在常温真空环境下,在基材表面发生化学反应,均匀沉积形成厚度可控、结构致密的纳米级功能薄膜。
PECVD纳米镀膜工作原理↑↑↑
二、PECVD纳米镀膜的核心技术优势
相较于其他防护工艺,PECVD镀膜@IPXXPT®的优势精准匹配了精密电子设备的防护需求,实现了防护性能与产品原生性能的兼顾:
1. 常温成膜,无热损伤:全程低温沉积,适配所有不耐高温的精密组件,不会导致元器件老化、光学器件变形、胶接层失效。
2. 膜厚精准可控,超薄无负担:膜厚<1um,电子防护常用厚度:整机表面10-50nm,PCBA板50-300nm,超薄膜层不改变产品结构尺寸,不影响外观、佩戴体验及部件组装精度。
3. 360°保形覆盖,无防护死角:等离子体可渗透至亚微米级缝隙,覆盖元器件底部、引脚间隙、马达绕组漆包线等常规工艺难以触及的区域,形成均匀无针孔的连续膜层。
4. 功能集成度高,防护全面:通过调整气体配比与工艺参数,可定制单一或复合功能膜层,同时实现疏水疏油、防水防潮、防盐雾耐腐蚀、抗UV老化等多种性能。
5. 不干扰电气与信号性能:对射频信号的衰减可忽略不计,不影响电气连接及传感器灵敏度,完美适配天线、BTB接口、光学传感器等核心部件。
6. 工艺重复性好,适配量产:自动化程度高,批次一致性强,单炉可处理数十至数百件产品,镀膜时间短(整机40-60分钟/炉),能满足大规模工业化生产需求。
三、全领域应用场景:从消费级到军工级的全覆盖
PECVD纳米镀膜技术@IPXXPT®凭借其通用性与适配性,已渗透到电子制造的各个领域,成为中高端核心元器件的主流防护工艺:
(一)消费电子:平衡轻薄与可靠性

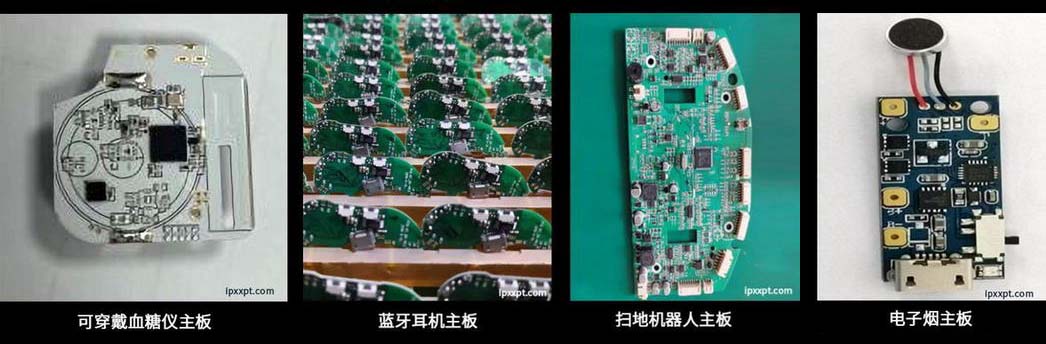

• 智能穿戴:智能眼镜、智能手表、蓝牙耳机的PCBA板、主板、传感器及整机镀膜,实现IPX4-IPX7级防水防汗,解决汗液腐蚀、意外进水导致的故障问题。某品牌TWS耳机采用PECVD镀膜后,耐汗腐蚀通过率从75%提升至98%,售后故障率下降35%-45%。
• 智能手机/平板:听筒、扬声器、充电接口镀膜,实现疏水防泼溅;整机镀膜可配合结构密封提升防水等级,同时不影响外观与触控体验。
(二)汽车电子:应对复杂工况
新能源汽车的快速发展对电子部件的可靠性提出了更高要求,PECVD镀膜广泛应用于:
• 激光雷达、毫米波雷达等ADAS传感器,实现防盐雾、防结露、抗老化;

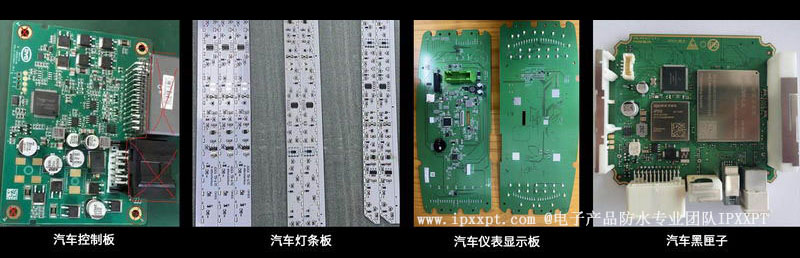

• BMS电池管理系统、电机控制器、车载ECU的电路板防护,防止电解液腐蚀与高温高湿老化;
• 电子水泵、电子油泵、车窗升降马达的定子绕组防护,可配合真空灌胶使用,解决传统灌胶易残留气泡的痛点。
(三)医疗设备:兼顾安全与合规

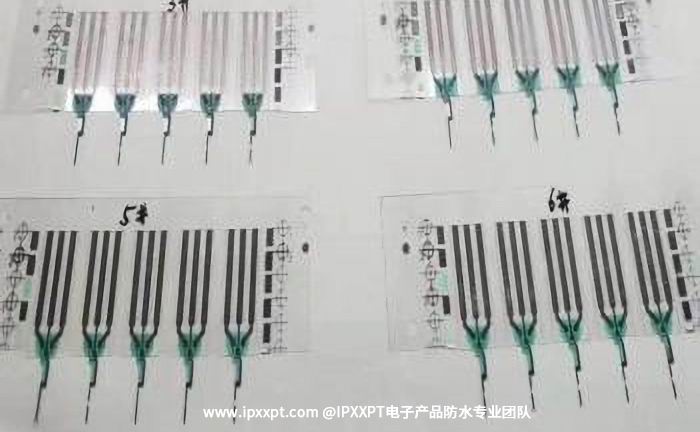

• 便携式医疗设备:血糖仪、血压计、心电监护仪的电路板防护,实现防体液、防酒精腐蚀,满足日常消毒要求;
• 微创医疗器械:内窥镜、手术器械的表面镀膜,实现疏水防粘连、抗菌,提升生物相容性。
(四)工业与军工:极端环境防护
• 工业传感器:温湿度传感器、压力传感器、气体传感器的防护,适应高温高湿、粉尘、酸碱腐蚀的工业环境;
• 军工通信设备:电台、导航设备的电路板防护,满足国军标24-1000小时盐雾、湿热、振动测试要求;
• 航空航天设备:卫星传感器、机载电子设备的防护,耐受-55℃~300℃极端高低温、真空、宇宙射线环境。
总结
PECVD纳米镀膜技术@IPXXPT®凭借其独特的常温成膜、超薄致密、保形性佳等优势,解决了传统防护工艺“防护与性能不可兼得”的行业痛点,在量产性和成本之间实现了最佳平衡,已成为精密电子设备防护的核心技术。从日常使用的消费电子到极端环境下的军工设备,PECVD技术正在为各类电子设备构建隐形的防护屏障,显著提升产品可靠性与使用寿命。
