在电子产品研发生产中，防水性能是衡量产品可靠性的核心指标之一，尤其对于户外设备、工业控制模块、消费电子及医疗电子等领域而言，防水技术的选择直接影响产品的寿命、安全性及市场竞争力。本文聚焦当前主流的五大防水技术，从技术原理、核心优势、应用局限及适配场景等维度展开深度解析，为研发生产企业提供技术选型参考。

一、环氧树脂灌封防水技术：高防护与工艺矛盾的平衡

技术原理：以环氧树脂灌封胶为核心材料，通过全包裹PCBA的方式，在电子产品模组外部形成连续、致密的防护层，实现防水、防潮、防盐雾、防霉菌等多重防护目标，同时增强产品的抗震与抗冲击性能。

核心优势：

防护性能全面：可抵御液态水侵入、高湿度环境侵蚀及盐雾腐蚀，防护等级可达IP67/IP68（具体取决于灌封工艺）；

物理性能优异：采用本体强度高（邵氏硬度80-90D）、粘接力强（对PCB及元器件附着力≥1.5N/mm）、耐候性突出（-45℃~120℃环境下机械/电气性能稳定）、收缩率低（≤0.5%）的环氧树脂体系，绝缘强度≥15kV/mm，且符合RoHS环保标准；

长效可靠性：固化后无溶剂挥发，可长期保持防护层完整性，适用于严苛工业环境（如轨道交通、户外基站）。

主要局限性：

散热矛盾突出：全包裹结构导致热量难以扩散，高功率器件（如电源模块）长期工作时易因局部高温失效；

返修成本高昂：灌封胶与PCB强粘接特性使得故障维修需破坏防护层，重新灌封后需二次固化（耗时≥24小时），综合成本较初始生产提升30%-50%。

适配场景：对防护等级要求极高（如IP67以上）、低功率或散热需求低的工业控制模块、汽车传感器、户外仪表等。

二、传统三防漆防护技术：轻度防护的经济之选

技术原理：以聚氨酯、丙烯酸酯或有机硅为基础的三防漆（又称线路板保护油、防潮漆），通过喷涂、刷涂或浸涂工艺在PCB表面形成5-20μm厚的防护膜，主要用于防潮、防盐雾及轻微液体溅洒。

核心优势：

工艺简单：可采用常规喷涂设备，固化条件温和（常温或60-80℃烘烤30分钟）；

成本较低：单耗量约5-15g/㎡，材料单价约20-50元/100ml，适合大规模低成本应用。

主要局限性：

防护性能有限：仅能应对日常潮湿环境（防护等级≤IP54），无法抵御长时间液体浸泡或高压水冲洗；

物理缺陷明显：涂层较厚（≥5μm）易导致散热不良（热阻增加15%-30%），且固化后胶膜脆性大（断裂伸长率＜5%），受外力冲击易剥落；

环保性不足：多数溶剂型三防漆含苯系物、VOCs（挥发性有机物），不符合RoHS 3.0及REACH法规对有害物质的限制。

适配场景：对防护等级要求较低（如室内/半户外电子设备）、成本敏感的消费类电子产品（如普通蓝牙音箱、玩具主板）。

三、纳米防水涂层：轻薄高效的新兴防护方案

技术原理：基于纳米级二氧化硅（SiO₂）或氟碳化合物的超疏水涂层技术，在PCB表面构建2-4μm厚的透明网状结构，通过降低表面能（接触角＞150°）实现“荷叶效应”，使水滴快速滚落并带走表面污染物@IPXXPT^®。

核心优势：

超轻薄无感：厚度仅为传统三防漆的1/10-1/5（2-4μm），不影响精密元件布局及连接器导电性能（接触电阻变化＜5%）；

散热性能优异：纳米级孔隙结构允许空气对流（热阻较三防漆降低40%-60%），适用于高功率密度电路板（如5G模块、快充芯片）；

耐化学性强：可抵御酸碱盐腐蚀（10%NaCl溶液浸泡30天无异常），防护等级达IPx5/IPx6（防喷淋水）。

技术延伸：通过优化纳米粒子分散工艺，部分高端产品可实现超疏油（接触角＞120°）与疏水双重防护，适用于厨房电子、卫浴设备等复杂污染环境。

主要局限性：

防护等级受限：当前技术条件下，最高防护等级为IPx6（防强烈喷淋水），暂无法满足长期水下工作（如IPx7/IPx8）需求；

耐久性依赖工艺：涂层厚度受浸涂速度、液体浓度影响较大（波动范围±0.5μm），需严格控制工艺参数以确保一致性。

适配场景：对生产效率要求高、防护等级为中等的消费电子（如无线耳机充电盒、智能手环）、IoT设备（如智能家居传感器）的大规模生产。

四、真空镀膜技术：高可靠性防护的“工业级标杆”

1. 派瑞林（Parylene）CVD技术

技术原理：以聚对二甲苯（Poly-para-xylylene）为前驱体，通过化学气相沉积（CVD）工艺在真空环境中分解为活性单体，沉积于PCB表面形成2-25μm厚的致密薄膜@IPXXPT^®。其分子结构为线性高交联聚合物，无孔隙、无针孔。

核心优势：

防护性能卓越：致密结构可抵御液态水长期渗透（防护等级IPx8，1米水深浸泡30天无失效），同时具备优异的生物相容性（符合ISO 10993生物安全标准）、耐极端温度（-200℃~300℃）及抗辐射能力；

覆盖无死角：气相沉积工艺可渗透至0.01mm级微缝隙（如BGA焊球间隙），实现360°无死角防护；

电学性能稳定：体积电阻率≥10¹⁶Ω·cm，介电强度≥20kV/mm，适用于高频/高压电路（如雷达模块、医疗监护仪）。

应用局限：工艺成本较高，且需真空镀膜设备，适合小批量高价值产品。

2. PECVD（等离子体增强化学气相沉积）技术

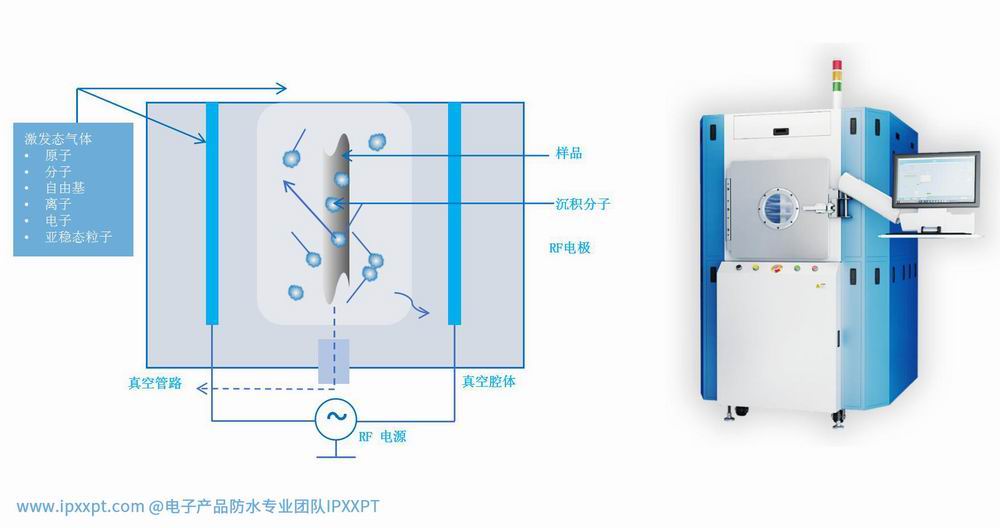

技术原理：通过高频电场（13.56MHz）或微波激发前驱体气体（如SiH₄、NH₃）产生等离子体，降低反应活化能，使薄膜在低温（＜100℃）下快速沉积于PCB表面@IPXXPT^®。

核心优势：

低温工艺友好：可在PCBA耐受温度以下完成镀膜，避免高温对敏感元件（如电容、IC）的损伤；

薄膜均匀致密：等离子体激活使反应粒子能量更高，薄膜致密度较传统CVD提升20%-30%，防护性能更稳定；

设备兼容性强：可与现有半导体工艺设备集成，适合精密电子（如MEMS传感器、半导体封装）的防护需求。

应用局限：设备投资较高，主要用于对温度敏感的高端电子制造领域。

五、技术选型建议：按需匹配，平衡性能与成本

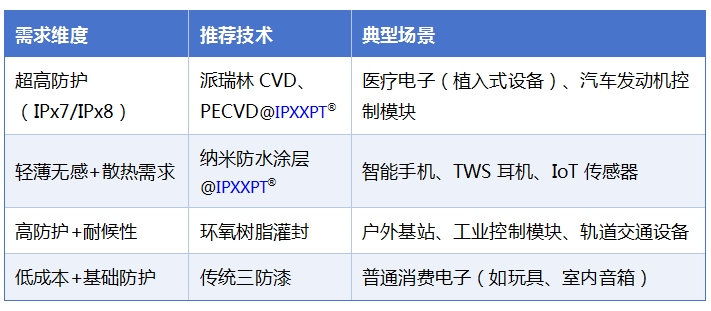

电子产品防水技术@IPXXPT^®的选择需综合考虑防护等级、成本、工艺复杂度及使用环境。随着纳米材料与真空镀膜技术的进步，未来防水方案将向“更轻薄、更高效、更智能”方向发展，研发生产企业可根据自身产品特性，在本文解析的技术路径中找到最优解。
