PECVD 纳米镀膜技术:电子产品防水解决方案的企业级应用指南
对于电子设备研发企业与工程技术人员而言,如何在提升产品防水性能的同时平衡成本、保障可靠性,是产品迭代与市场竞争的核心痛点。传统结构防水方案(如密封圈、防水胶)不仅面临 “防护等级越高,成本呈几何级增长” 的困境,还难以适配精密芯片、微型传感器等复杂结构部件。而 PECVD(等离子体增强化学气相沉积)纳米镀膜技术,凭借其 “渗透式防护” 特性与国产化后的高性价比,已成为解决这一痛点的关键路径。本文将从技术原理、企业级价值、场景适配三个维度,为研发团队与企业决策者提供落地性指南。
一、技术核心:从军工起源到国产化突破的 PECVD 机理

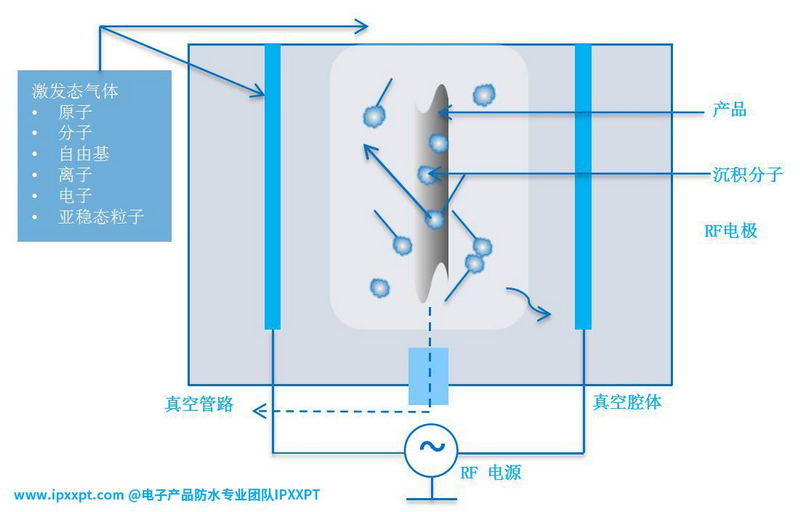

PECVD 纳米镀膜技术的核心优势,在于其 “微观层面的全面防护”—— 这也是研发人员在评估防护方案时需优先理解的底层逻辑。该技术起源于英国国防部军装防护项目(由 P2i 公司主导研发),其原理是通过RF 电源激发真空腔体内的特定气体,使其转化为包含原子、分子、自由基、离子的激发态等离子体;这些高活性粒子会渗透至电子设备(如主板、芯片)的微小空隙(包括元器件引脚间隙、PCB 板线路缝隙)中,通过气相化学反应沉积形成一层厚度仅数十纳米的致密保护膜,实现 “无死角防水”。
相较于国外技术,国内企业已实现 PECVD 纳米镀膜材料与设备的完全国产化@IPXXPT®,在技术性能与成本控制上形成双重优势:
• 性能对标:国产化涂层的水接触角可达 110° 以上,耐盐雾测试时长超 500 小时,防水等级最高支持 IPX8,与国外同类产品持平;
• 成本优势:国产化设备投资成本较进口低,且镀膜耗材采购周期短,单批次生产效率提升,直接降低企业规模化应用门槛。
二、企业级核心价值:从研发到市场的全链路效益
对于企业而言,PECVD 纳米镀膜@IPXXPT®的价值不仅是 “提升防护性能”,更能覆盖研发、生产、售后、市场的全链路成本优化与竞争力提升,这也是研发团队在方案选型时需重点测算的维度。
1. 研发端:降低结构设计复杂度与测试成本
传统防水方案需研发团队在产品结构上反复优化(如增加密封圈沟槽、设计多层防水结构),不仅延长研发周期(通常增加 2-3 个月),还可能因结构冗余导致产品重量增加、散热性能下降。而 “基础结构防水 + PECVD 纳米镀膜” 的组合方案,可简化结构设计:

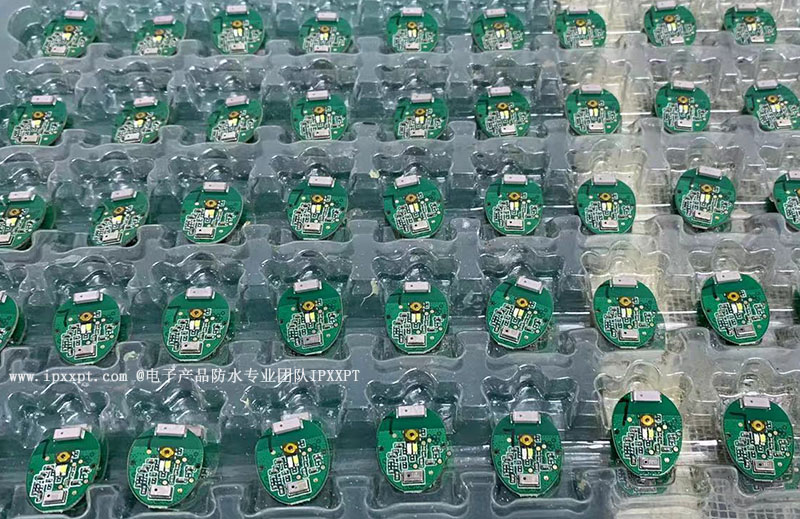

• 例如蓝牙耳机主板,无需额外设计防水胶封装,仅通过镀膜即可实现 IPX5 级防水,研发周期缩短 1 个月以上;
• 测试阶段,因涂层防护稳定性高,产品耐候性测试(高低温循环、湿热测试)的通过率提升 30%,减少重复测试成本。
2. 生产端:可控成本下的规模化应用
研发人员最关心的 “成本 - 性能比” 在此技术上体现尤为明显。根据国产化应用数据:
• 消费电子领域:蓝牙耳机主板单块镀膜成本仅 0.2-0.3 元,智能手表主板约 0.3-0.5 元,相较于进口防水材料降低 60% 以上;

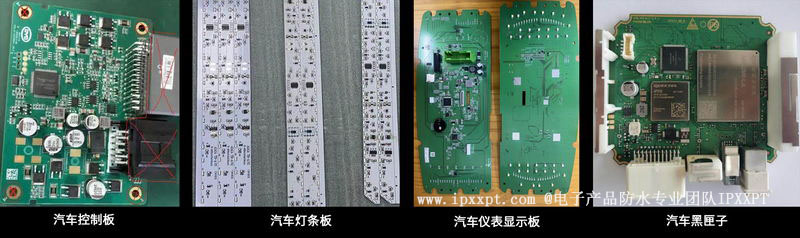

• 汽车电子领域:汽车控制板(如发动机舱 ECU)批量镀膜成本约 3-5 元 / 块,远低于传统防水胶封装,且镀膜工序可集成至现有 SMT 生产线(仅需新增真空镀膜工位),无需重构生产流程。
3. 售后与市场端:降本与溢价的双向增益
企业决策者需关注的 “长期效益”,在 PECVD 技术@IPXXPT®上表现为 “售后成本下降” 与 “产品溢价提升” 的双重价值:
• 售后端:某头部手机品牌数据显示,采用镀膜技术后,因水汽、液体侵袭导致的故障返修率从 3%-5% 降至 0.03%-0.05%(万分之三到五),年售后成本节省超千万元;
• 市场端:研发团队可基于同一产品平台推出 “普通版” 与 “防水版”—— 例如运动耳机 “防水版” 可实现 10%-20% 的售价溢价,且因防护特性明确,消费者转化率提升 25%,同时强化品牌 “技术可靠” 的认知。
三、场景化适配:研发人员需关注的技术细节

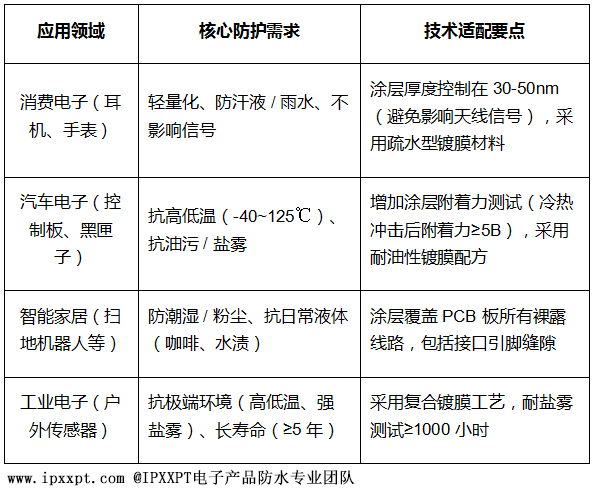

不同领域的电子设备,对防护的核心需求差异显著,研发团队在应用 PECVD 技术@IPXXPT®时,需结合场景特性与服务商协同定制方案,避免 “一刀切” 导致防护失效。
结语
对于电子设备研发企业而言,PECVD 纳米镀膜技术@IPXXPT®已不仅是 “提升防水防尘性能” 的选择,更是优化研发效率、控制生产成本、增强市场竞争力的战略手段。随着国产化技术的进一步成熟,其应用场景将从消费电子向汽车电子、工业物联网等领域深度渗透。建议研发团队在产品设计初期即引入 PECVD 技术评估,联合优质服务商定制适配方案,让 “微观防护” 成为产品差异化竞争的核心壁垒,同时为企业实现长期的经济效益与品牌价值增长。
