电子防护的核心诉求已从 “基础防护” 升级为 “高可靠、长寿命、无干扰、可量产”，传统防护工艺深陷 “厚重大、覆盖差、易失效” 的瓶颈。PECVD（等离子体增强化学气相沉积）纳米镀膜凭借分子级成膜的技术特性，构建起全方位优势体系，成为消费电子、汽车电子、LED、IoT 等领域的首选防护方案。本文从技术底层拆解 PECVD 的硬核优势，解析其引领行业迭代的核心逻辑。



一、性能优势：分子级防护，突破传统工艺边界

PECVD 纳米镀膜@IPXXPT®的性能优势，本质是等离子体介导的化学键合成膜 + 三层异质膜结构的协同赋能，区别于传统物理涂覆的 “表面防护”，实现从 “被动防护” 到 “主动防护” 的升级，各项核心性能均达到行业严苛标准。


1. 超疏水防水：全维度无死角，性能长期稳定

PECVD 纳米镀膜通过微纳 MNBs 仿生凹凸结构与表面化学改性的双重作用，实现超疏水特性，量产实测水滴角稳定在 110°~120°，严格遵循 Cassie-Baxter 非润湿模型，水分子在膜层表面成珠滚落，无浸润、无渗透。
相较于传统喷涂 / 浸涂 “表面防水、缝隙漏防” 的短板，PECVD 纳米镀膜实现 3D 全包裹防护 —— 无论是智能手机、TWS 耳机的整机，还是 Type-C 接口、透音网、PCB 板的细微缝隙、盲孔，均能实现均匀覆盖，无防护死角。
实测数据显示，其可稳定达到 IPX7~IPX8 防水等级，经 48 小时盐雾测试无腐蚀、无失效，且防护性能无衰减，适配淋雨、短时间浸泡、户外泼溅等各类复杂场景，不影响器件导通性能与外观形态。

2. 防潮防硫化：直击行业痛点，延长器件寿命

电子器件失效的核心诱因之一，是湿气、硫蒸气的渗透侵蚀 ——LED 芯片硫化发黑、PCB 板受潮短路、连接器氧化接触不良，均会导致器件报废。
PECVD 纳米镀膜的隔水底层采用高度交联网状结构，可高效阻隔水分子、硫蒸气、盐雾离子的渗透，从根源解决防潮、防硫化难题。针对 LED 芯片的专项测试显示，经 PECVD 镀膜处理后，75℃硫粉烘烤 8H 无明显发黑，彻底解决 LED 行业的硫化失效痛点；PCB 板经镀膜后，浸泡 5cm 深水 120min，出水后装机仍可正常工作，防潮性能远超行业标准。

3. 耐汗抗腐蚀：适配极端场景，提升可靠性

消费电子（TWS 耳机、穿戴设备）、户外 IoT 设备、车载电子等，长期面临酸碱汗液、油烟、化学品、海水等腐蚀环境，对防护膜的耐腐蚀性提出极高要求。
PECVD 纳米镀膜的三层异质结构协同作用，致密中间层提升膜层机械强度，微纳疏水顶层阻隔腐蚀性介质，可耐受酸碱汗液、2.5% NaCl 水溶液（模拟海水）、油烟等侵蚀 ——Type-C 接头经镀膜后，加入 2.5% NaCl 水溶液对接充电 1h 无腐蚀；TWS 耳机 PCBA 板经镀膜后，酸碱性汗液通电开机 8 小时无异常，大幅提升器件在极端场景下的使用寿命与可靠性。

4. 隐形超薄：无干扰适配，兼容全品类器件

精密电子器件的微型化、集成化，要求防护膜 “薄而有效”，不能改变器件尺寸、外观，更不能影响其核心功能。
PECVD 纳米镀膜为纳米级厚度（可控可调），隐形无色、不增加器件重量，完美适配各类精密器件：透音网镀膜后不影响音质传导，摄像头镀膜后不影响成像效果，PCB 板、芯片镀膜后不影响导通性能与散热效率，可兼容智能手机、LED 芯片、Micro Phone、无人机 PCBA 等全品类器件，解决传统涂层 “厚重、发白、影响器件功能” 的痛点。



二、设备与量产优势：突破行业设备瓶颈，高效、稳定、可控

PECVD 纳米镀膜@IPXXPT®的规模化应用，离不开核心设备的技术突破与标准化流程的落地。


1. 核心设备优势：突破行业设备瓶颈

自研新一代纳米覆膜设备，融合多项先进技术，全面突破行业设备瓶颈：

• 独创超高频等离子体技术 + 更符合流体动力学的进料分布，实现全广域关键参数均匀一致性，水滴角、膜厚的正态分布更集中，批内、批间差异极小，远超行业水平；

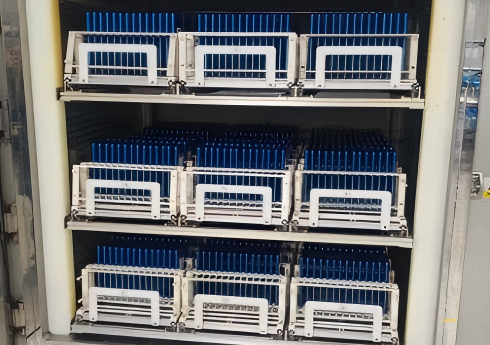

• 重新设计宽体腔体结构，腔体容量大幅提升，装载能力行业最高；

• 一键退镀，可灵活应对量产过程中的异常情况，降低损耗；全自动控制系统实现一键运行，操作便捷，减少人工干预，降低人为误差。

2. 量产效率与稳定性：适配亿级出货需求

规模化量产的核心诉求是 “高效、稳定、可控”：

• 覆膜时间可根据产品、工艺不同，灵活控制在 0.5h—3h 之间，适配多品类、多批次生产需求；

• 设备支持 7×24 小时随时待命，无故障运行稳定性高，可支撑大规模连续生产，良率稳定；

• 标准化覆膜流程（产品清洁→装载→除湿烘干→全自动覆膜→质量检测），每一步均有明确的 SOP 规范，确保量产过程可控、产品质量一致。

3. 一机多用：降低成本，适配全场景量产

不同于传统防护设备 “单一品类适配” 的局限，PECVD 纳米镀膜设备实现 “一机多用”，可兼容整机（智能手机、平板）、模组（PCBA 板、Type-C 公头、透音网）、芯片（LED 芯片）等多形态产品的镀膜需求，无需更换核心设备，仅需调整工艺参数即可实现快速换型，大幅降低企业的设备投入成本，提升量产灵活性。



三、差异化优势：对比传统工艺，凸显核心竞争力

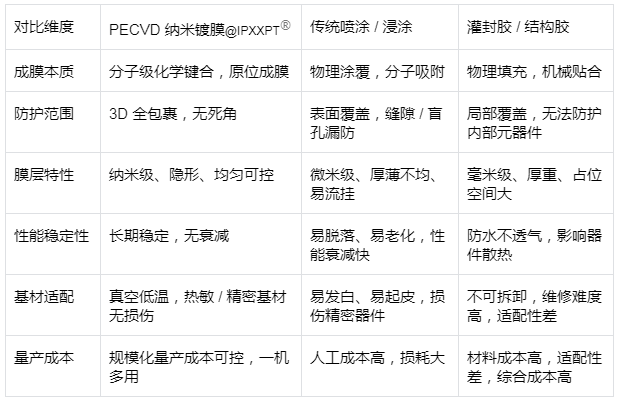

电子防护领域的工艺选择，核心是 “性能、成本、量产” 的平衡，PECVD 纳米镀膜@IPXXPT®与传统防护工艺（喷涂 / 浸涂、灌封胶、结构胶）相比，形成全方位差异化优势，成为高端电子器件的首选。


从对比可见，传统防护工艺要么无法实现全维度防护，要么影响器件功能、难以规模化量产，而 PECVD 纳米镀膜实现了 “性能、适配、量产、成本” 的四维平衡，完美适配高端电子器件的防护需求。



四、环保合规优势：契合产业趋势，拓展全球市场

随着全球环保法规的日趋严格，电子器件的环保合规已成为企业出海的核心门槛，PECVD 纳米镀膜@IPXXPT®在环保性上全面达标，契合行业绿色发展趋势。
其所用纳米材料均通过权威检测，符合各项环保要求：

1. 符合最新 (EU) 2017/1000 法规，满足 REACH 法规附件 XVII 第 68 项关于全氟辛酸 (PFOA) 的限制条款；

2. 通过 REACH 255 项高关注物质（SVHC）筛查，达标率 100%；

3. 符合 RoHS 2.0 检测标准，铅、汞、镉等有害物质含量均低于限制要求；

4. 符合 IEC 61249-2-21 卤素（氯、溴、碘）标准，无有害挥发物，生产过程无溶剂、无废液、无废气，实现绿色生产。
环保合规的优势，让 PECVD 纳米镀膜可轻松适配欧盟、北美等全球主流市场的准入要求，为企业拓展海外市场提供核心支撑。



五、优势总结：从 “可选” 到 “标配”，引领电子防护迭代

PECVD 纳米镀膜@IPXXPT®之所以能成为电子防护首选方案，核心是其构建了 “性能领先、量产可控、环保合规” 的全方位优势体系：

• 以分子级成膜技术，突破传统防护工艺的性能边界，实现全维度、高稳定的防护；

• 以自研核心设备与标准化流程，支撑规模化量产，降低企业综合成本；

• 以一机多用、全基材适配的特性，满足多品类电子器件的防护需求；

• 以全面的环保合规，契合行业发展趋势，助力企业拓展全球市场。

从智能手机、TWS 耳机，到汽车电子、LED 照明、IoT 设备，PECVD 纳米镀膜已从 “附加防护” 升级为 “基础可靠性设计”，成为高端电子器件的标配防护方案，持续引领电子防护行业的技术迭代与升级。
