在消费电子、汽车电子、LED 照明、IoT 设备高速迭代的当下，防水、防潮、防硫化、耐汗、抗腐蚀已成为元器件可靠性的核心刚需。

传统喷涂、浸涂、灌封等防护工艺，因膜层不均、覆盖死角、附着力弱、厚度超标等短板，难以满足精密电子的微型化、高性能、长寿命要求。

PECVD（等离子体增强化学气相沉积）纳米镀膜，凭借真空等离子体成膜、纳米级精准控厚、微纳仿生超疏水结构，成为电子器件表面防护的核心技术。
本文从等离子体物理、表面化学、膜层结构设计三大维度，深度拆解 PECVD 纳米镀膜的成膜机理与技术本质。

一、PECVD 纳米镀膜：准确定义与技术本质

PECVD 纳米镀膜@IPXXPT^®，是在低真空腔体中，通过超高频等离子体激发反应气体，使前驱体分子产生活性自由基、离子、原子等高反应性基团，在基材表面发生定向聚合化学反应，沉积形成纳米尺度、连续致密、具备微纳 MNBs 仿生结构的隐形功能高分子膜的先进表面处理技术。

其核心本质是等离子体介导的分子级化学成膜，膜层与基材以化学键结合，而非物理吸附，这是它区别于传统涂层的核心特征。

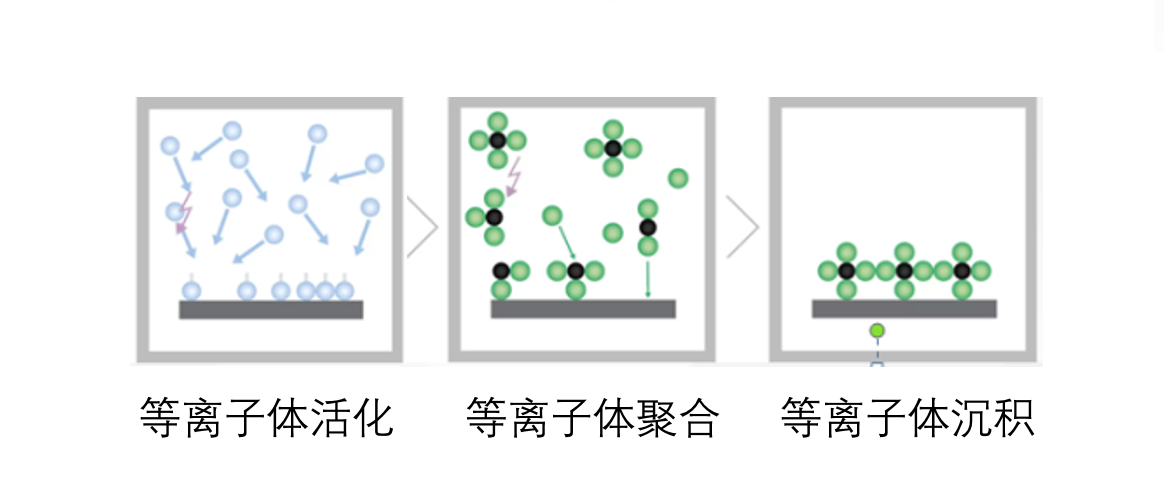

二、微观成膜机理：等离子体三步成膜

PECVD 纳米镀膜@IPXXPT^®的成膜过程，严格遵循等离子体活化→等离子体聚合→等离子体沉积三步连续反应，每一步均决定膜层最终性能。

1. 等离子体活化：高能粒子裂解激发

在真空腔体内，超高频等离子体激发反应气体，激发态电子与反应气体分子发生非弹性碰撞，裂解生成大量活性自由基、离子、原子团，为后续表面聚合提供反应基础。

2. 等离子体聚合：基材表面分子键合

活性基团扩散至基材表面，发生化学吸附与共聚交联反应，形成高度交联的三维网状高分子骨架，奠定膜层致密性与机械强度。

3. 等离子体沉积：微纳结构定向生长

聚合反应持续进行，膜层在基材表面均匀生长，最终形成纳米级厚度、隐形无色、微纳 MNBs 结构的薄膜，实现超疏水 / 疏油特性。

全程真空低温、全自动闭环控制，无溶剂、无废液、无高温损伤，适配 PCB、芯片、金属、塑料等各类精密基材。

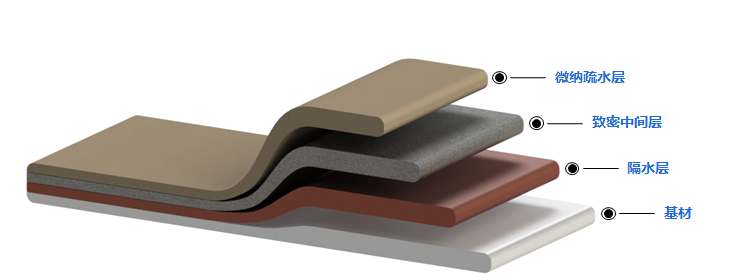

三、三层异质膜层结构：超疏水防护黄金架构

PECVD 纳米镀膜@IPXXPT^®为隔水底层 + 致密中间层 + 微纳疏水顶层的三层复合结构，功能分工明确、协同实现全方位防护。

隔水底层：分子级致密阻隔

• 材质：有机高分子共聚，高度交联网状结构

• 核心功能：高效阻止水分子、气体分子、硫蒸气、盐雾离子渗透

• 技术特点：无针孔、连续性好，防护一致性优异

致密中间层：层间结合力桥梁

• 材质：过渡型聚合物

• 核心功能：承上启下，增强顶层与底层的粘附力，提升整体膜层机械强度

• 技术特点：保障膜层耐弯折、耐摩擦，适配高频形变设备

微纳疏水顶层：仿生超疏水界面

• 结构：微纳 MNBs 仿生凹凸结构（复刻荷叶微观形态）

• 核心功能：物理托举界面水分子，阻止水在基材表面铺展，实现超疏水、自清洁

• 性能指标：水滴角稳定在110°~120°，水珠成球状滚落，无浸润残留

四、超疏水物理本质：Cassie‑Baxter 润湿模型

PECVD 纳米镀膜@IPXXPT^®的超疏水特性，是微观结构 + 表面化学协同作用的结果，符合行业公认的Cassie‑Baxter 非润湿模型：

微纳凹凸结构在固液界面捕获空气，形成 “固‑气‑液” 三相界面，大幅降低水滴与基材的接触面积与粘附力，实现低浸润、防渗透的荷叶效应，同步实现防水、耐汗、抗腐蚀、防沾污。

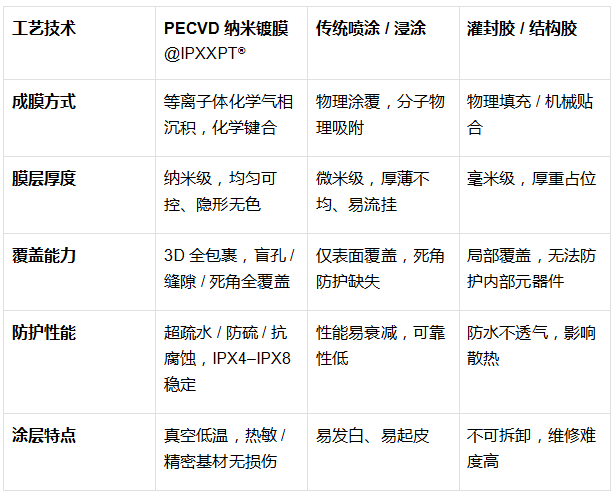

五、PECVD 纳米镀膜 vs 传统防护工艺：核心技术对比

六、技术核心价值总结

PECVD 纳米镀膜并非普通表面涂层，而是基于等离子体物理与表面化学的精密制造技术：

1. 分子级化学成膜，纳米级厚度，不改变器件尺寸、外观、导通性能；

2. 三层异质结构协同，实现阻隔、力学、疏水三合一防护；

3. 微纳 MNBs 仿生结构，稳定实现超疏水、防硫化、抗腐蚀；

4. 真空低温全自动工艺，环保合规（RoHS 2.0/REACH 255 项 / IEC 无卤素），适配规模化量产。

作为电子防护领域的主流核心技术，PECVD 纳米镀膜已成为智能手机、TWS 耳机、汽车电子、LED 芯片、IoT 设备的标配防护方案，重新定义精密电子可靠性标准。
